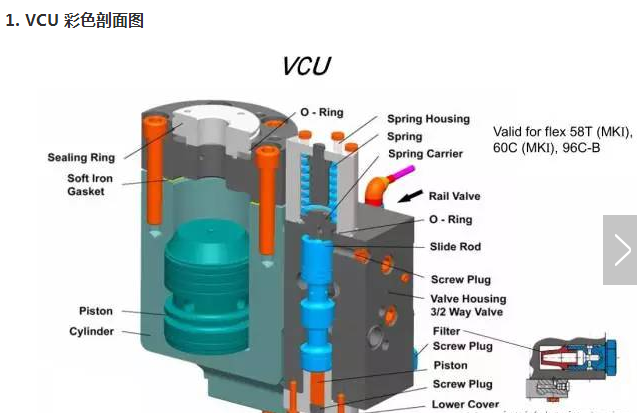

接下來，由我帶大家探導一下Wartsila-RT-FLEX 電噴主機VCU解體：

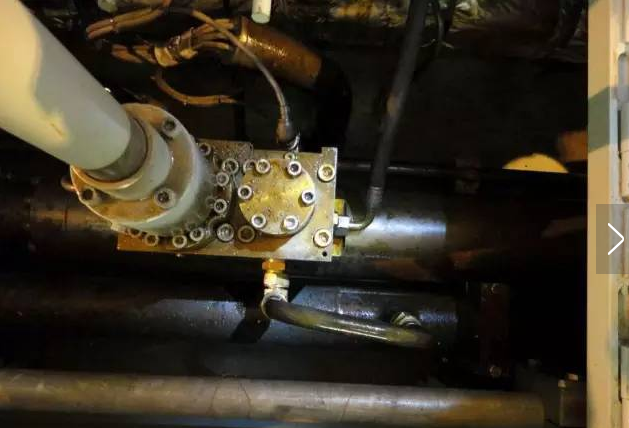

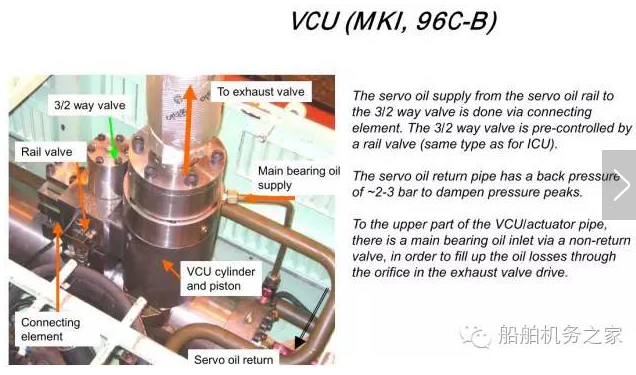

2. VCU 真實圖

3.VCU共軌伺服油管

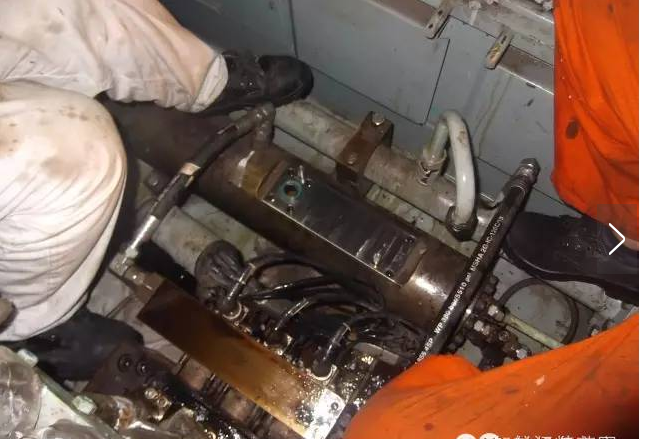

4.VCU實際拆下圖

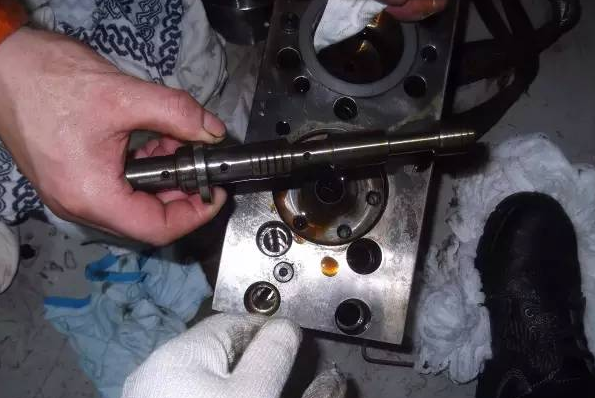

5. VCU 滑桿

       排氣閥的開啟：排氣閥控制單元由共軌閥預先控制。在某一個曲柄角度，它得到了來自WECS的“排氣閥打開”脈沖信號，伺服油通過共軌閥流入到二位三通閥閥桿下側，推動閥桿上行。然后，伺服油流到排氣閥控制單元氣缸。通過排氣閥控制單元活塞里的孔，油進入活塞下方，推動活塞上移，排氣閥被伺服油壓力所打開.

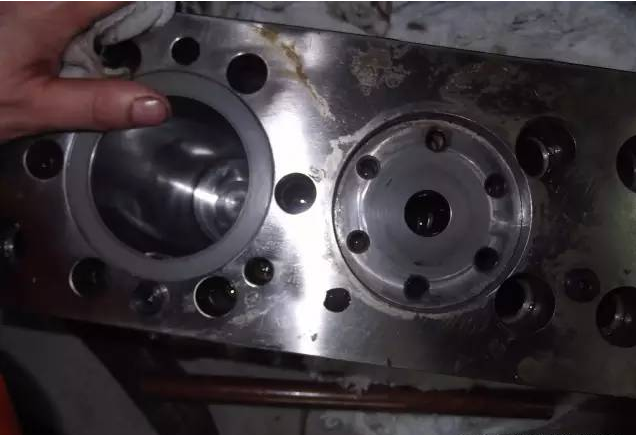

6. VCU的活塞和氣缸
排氣閥的關閉：在另一個曲柄角度，WECS-9520傳輸一個“排氣閥關閉”信號給共軌閥，二位三通閥閥桿向下移動，排氣閥控制單元活塞底部的油釋放，讓排氣閥內的油流回排氣閥控制單元。排氣閥控制單元活塞底部的伺服油排到伺服回油管。
（1）活塞

（2) 氣缸

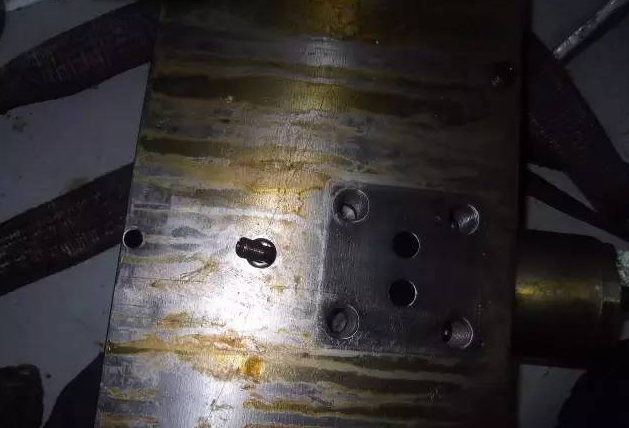

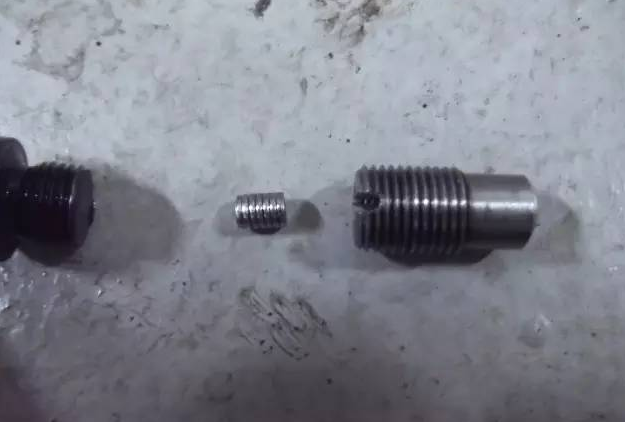

7. VCU 小濾器
       由于某些控制孔或倒角，排氣閥控制單元活塞有一個漸進的運動。這意味著它開始移動迅速，進而減慢，因而它更加接近終點停止。通過排氣閥側節流孔伺服油損失由排氣閥控制單元伺服油補償。

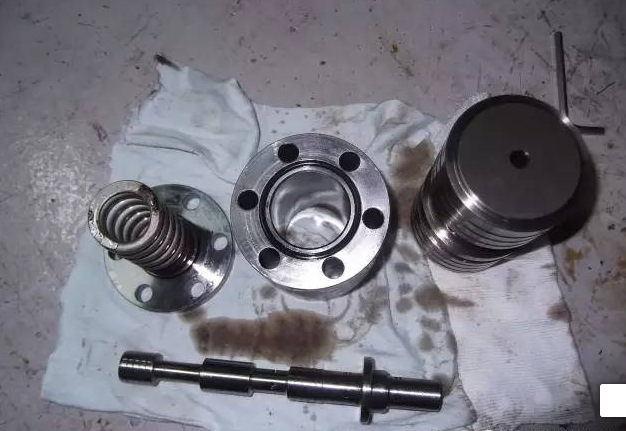

8. VCU 內部全部元件
